Production d’un mécanisme d’horloge, le taillage des pignons

MessagePosté: 27 Oct 2013, 11:01
par lapenduledargent
Mon projet avance...Suite à mon post consacré aux taillages des roues, je vous présente une autre étape importante qui est le taillage des pignons et le montage des roues.

1/ Le décolletage des pignons

Pour garantir une certaine répétitivité mais également par soucis de rentabilité,
j'ai numérisé un tour traditionnel d'établi.
Le tour a été entièrement retravaillé. N'ayant aucun intérêt à conserver une utilisation traditionnelle, toutes les commandes manuelles ont été enlevées.

Linuxcnc est utilisé pour piloter la machine mais pour le programmer, j'ai réalisé un générateur de Gcode adapté à mon usage.

Sur mon site, j'ai une page qui présente en détail la numérisation de mon tour : http://lapenduledargent.be/tour-cnc


Mon générateur de Gcode, version tournage

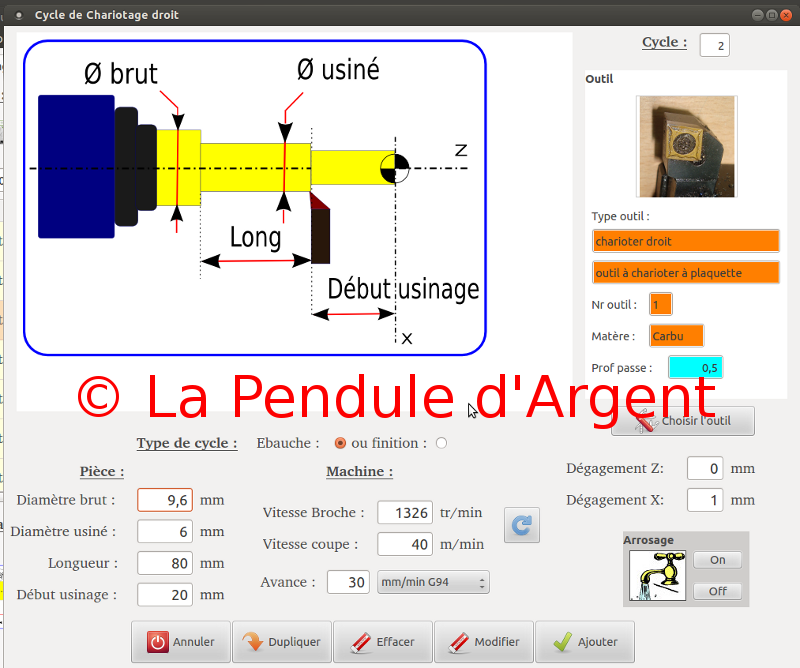

Définition d'un des cycles de chariotage

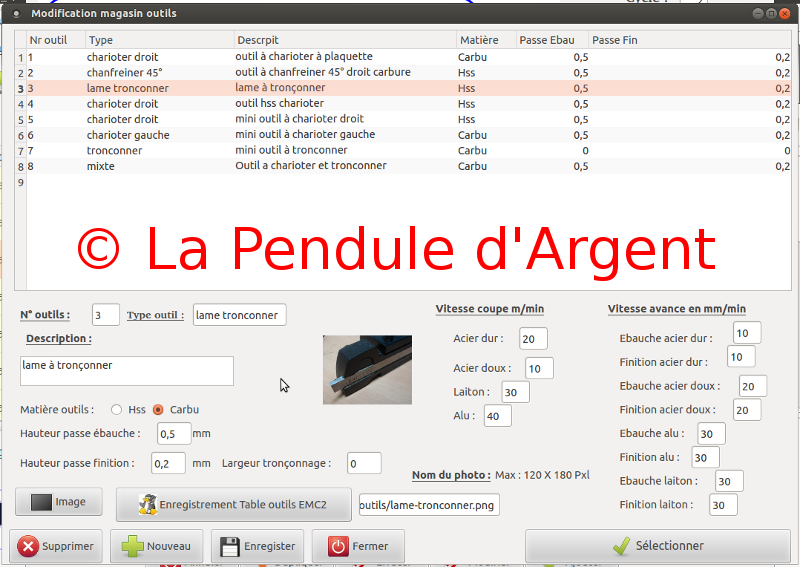

Le magasin d'outil du générateur

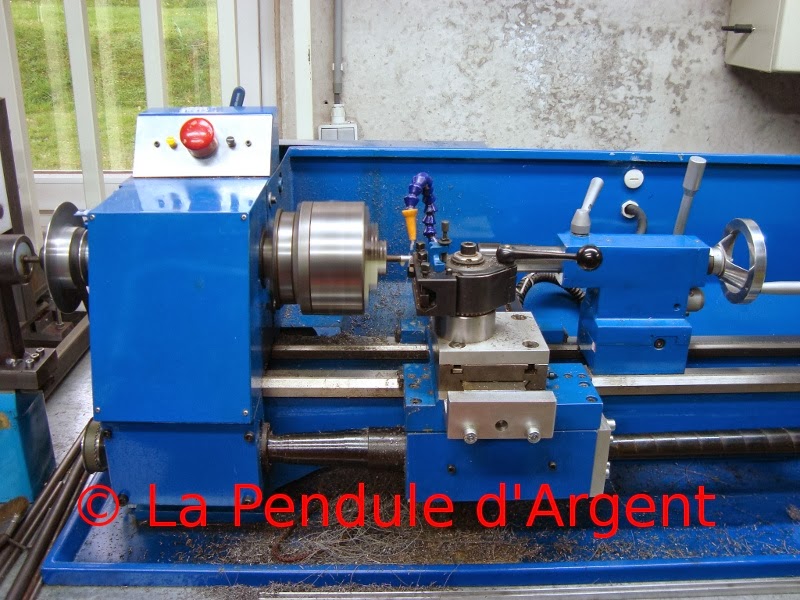

Le tour utilisé pour le décolletage.

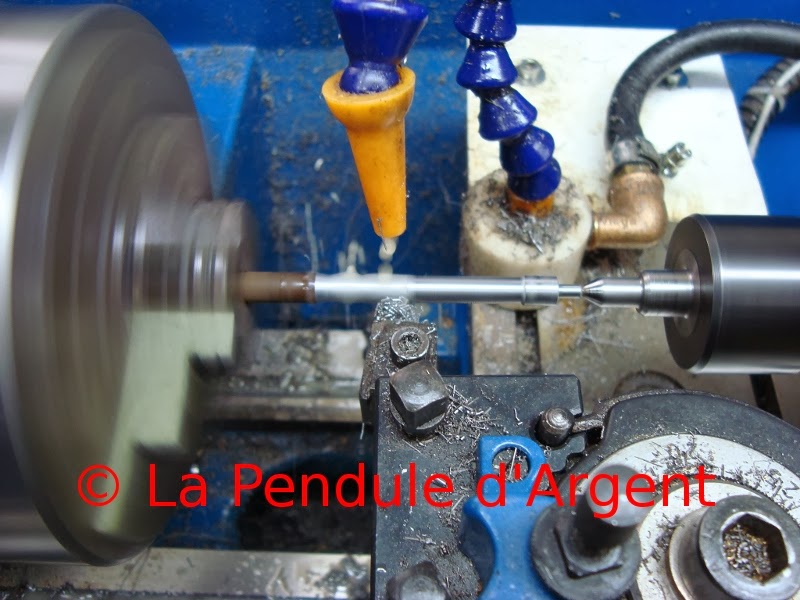

Début du tournage du pignon à six ailes de la roue moyenne . Diamètre 6.8 mm, module 0.7

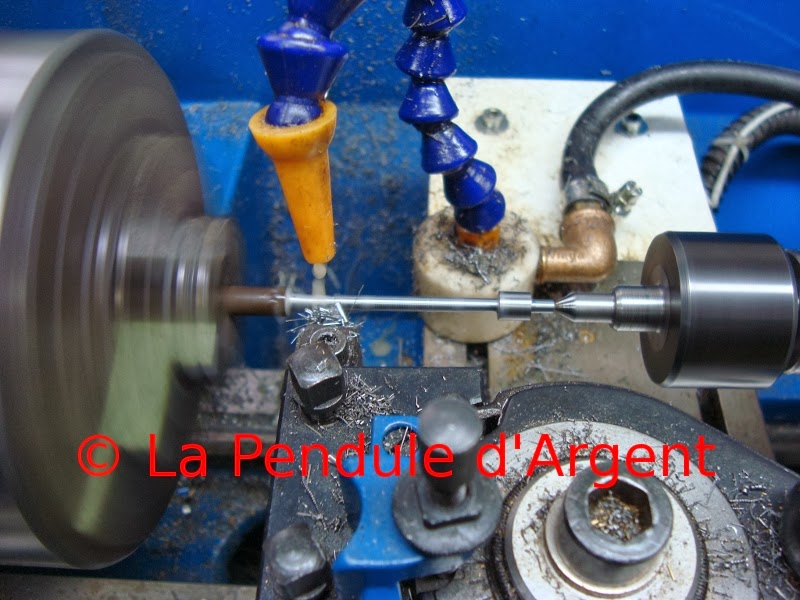

Utilisation de petits barreaux Hss façonnés en outils de tour droit et gauche.
Les amateurs de tournage remarqueront l'adaptation de la contre-pointe


Le pignon prêt à être tronçonné


2/ Le taillage sur la tailleuse numérique

Comme pour les roues, le taillage a été confié à la tailleuse numérique


Le pignon taillé au module 0.7


Décolletage de l'assiette


L'ensemble de la roue moyenne avec sa roue, son pignon et l'assiette


L'assiette est rivée sur la roue

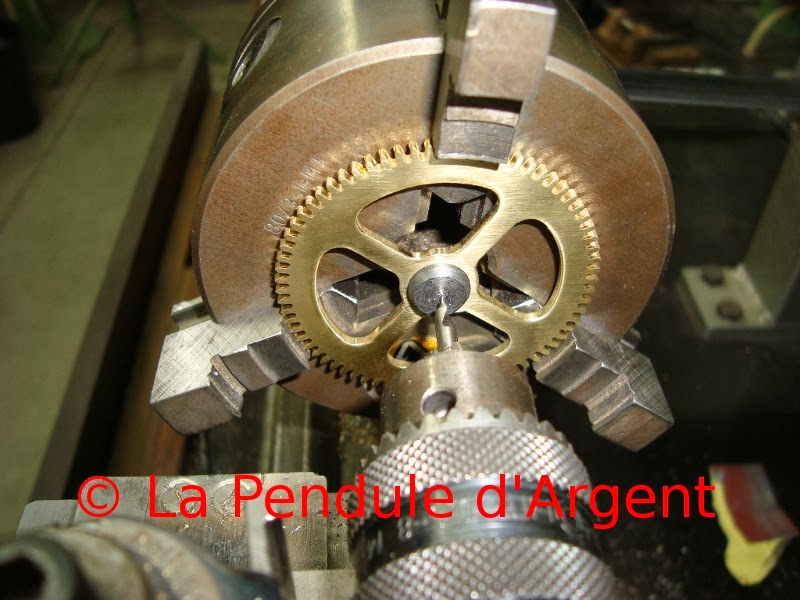

Par sécurité, pour éviter un dé-centrage à l'assemblage, je monte la roue sur un tour d'outilleur et j'utilise un forêt à centrer


Perçage final de l'assiette avec un forêt de 3mm


Le pignon est solidarisé à la roue avec un peu de soudure étain

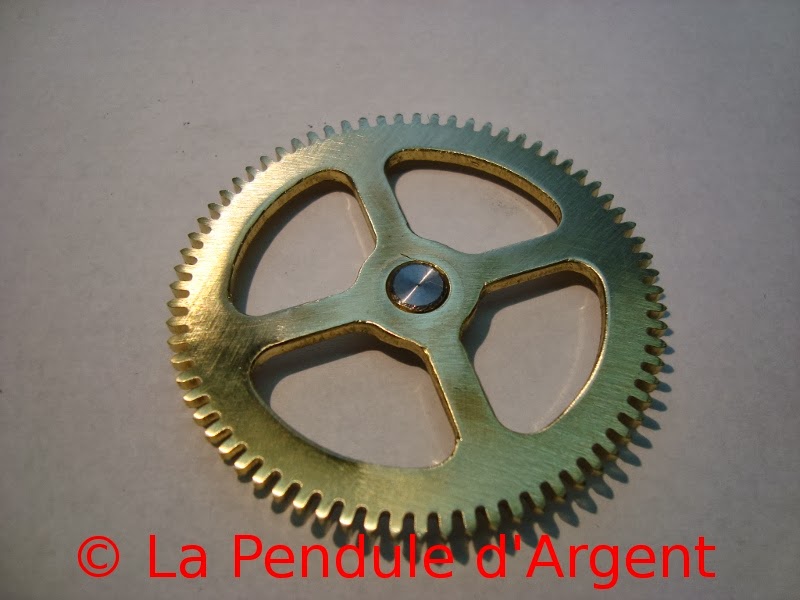

La roue moyenne terminée Z72 et Z'6, module 0.7


Contrôle de l'engrenage sur le compas Bergeon


La roue moyenne et le pignon d'échappement


Le taillage du pignon de la roue de huitaine Z'12

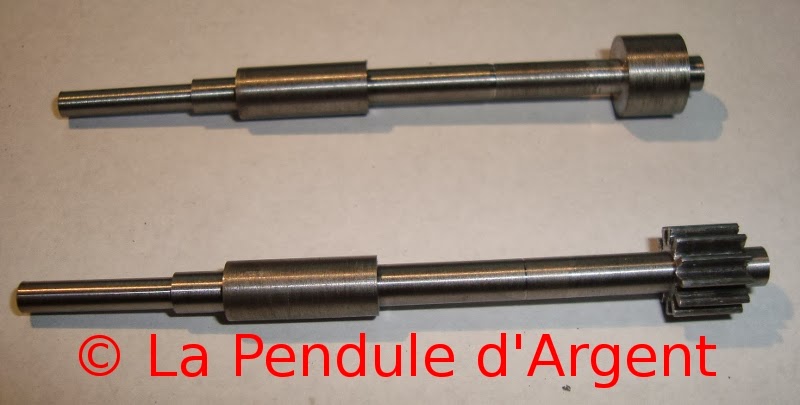

L'ébauche et le pignon de huitaine


Le prochain post vous présentera l'usinage des platines...

Sur mon blog, http://lapenduledargent.blogspot.be/ retrouvez l'intégralité de mon projet

A bientôt

Pierre
