Pour répondre à la demande de Tavannes, voici le tournage d'un axe de balancier.
Dimension A (hauteur) : 5,32 mm (C'est un très grand !)















J'ai un problème avec les videos youtube, je remets le lien : https://www.youtube.com/watch?v=uIkRCfHIg-8


https://www.youtube.com/watch?time_cont ... 3BNTs3AQTg

J'ai un peu abrégé...

salut

merci beaucoup du très grand art
merci de prendre le temps de posté des photos
je suppose que quand tu tourne un axe tu fait plusieurs ébauche au cas ou une foire
pour les mesure un pied a coulisse sa suffit ou il faut un instrument comme toi ?
pour ajusté la longueur de l'axe comment procède t'on

et a la fin tu fait un pivotage je suppose que c'est pour ajusté les pivot au bon diamètre

voila mon premier exercice de tournage
réaliser il y a bine longtemps sur le tour de mon prof



a+

tavannes a écrit:salut
...merci de prendre le temps de posté des photos

De rien, j'ai triché, j'ai repris des photos que j'avais postées sur un autre forum pour gagner du temps ;)
J'ai aussi omis pas mal d'étapes : détrempe de l'acier, chasse du balancier et double plateau, test au 8 chiffre, à l'équilibre au balanciers...

tavannes a écrit:je suppose que quand tu tourne un axe tu fait plusieurs ébauche au cas ou une foire

Non, je ne fais (et ne rate) qu'une à la fois. C'est pourquoi on voit qu'il y en a plusieurs : la bonne et les ratées

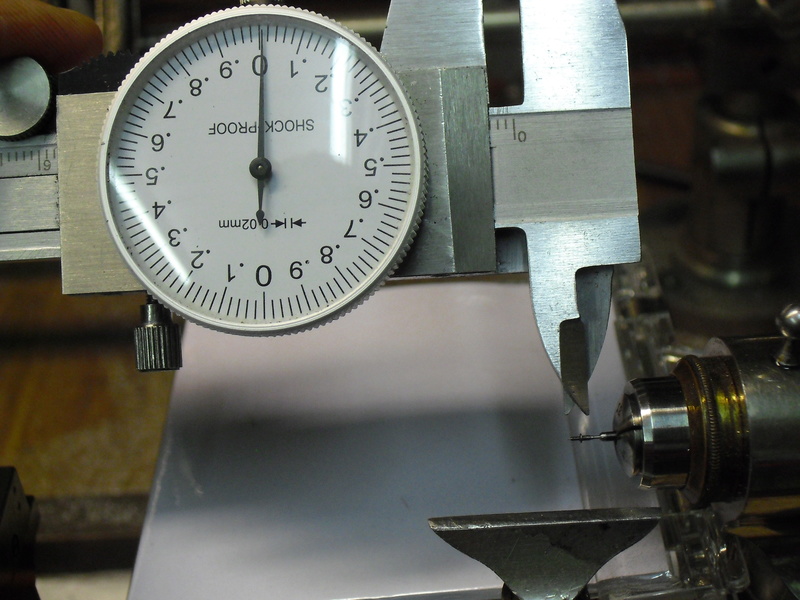

tavannes a écrit:pour les mesure un pied a coulisse sa suffit ou il faut un instrument comme toi ?

Pour les montres, avec un pied à coulisse et même un palmer, je n'y arrivais pas, impossible de prendre les mesures correctes. De plus, il ne faut surtout pas forcer sous peine de casser.
Cet axe était relativement facile car très grand. Je tente un de 2,32 mm maintenant...

tavannes a écrit:pour ajusté la longueur de l'axe comment procède t'on

On laisse qq centièmes de plus, on termine sur le tour jacot théoriquement en prenant mesure. Perso je préfère par approche progressive et essais. C'est pourquoi sur le premier film, je teste la rotation de l'axe avec le coq serré en soufflant sur un coeur entraineur. Il faut aussi tenir compte du partagement (la hauteur pour la virole, le balancier et le double plateau).

tavannes a écrit:et a la fin tu fait un pivotage je suppose que c'est pour ajusté les pivot au bon diamètre

Oui, les derniers centièmes et la finition. Ici on voit une lime saphir, dernière étape.

tavannes a écrit:voila mon premier exercice de tournage
réaliser il y a bien longtemps sur le tour de mon prof

Félicitations, mais on n'apprécie pas bien : il faut mettre un objet de référence ou indiquer sa taille, sans quoi on ne se rend pas compte ;)

tavannes a écrit:a+

Au plaisir de découvrir tes propres aventures !
BD

Cet axe était relativement facile car très grand. Je tente un de 2,32 mm maintenant...

Bonne chance ! Mon record perso est à 2.45mm, pivots de 7 centième. C'est pour quelle montre votre axe ?

C'est pour une AS 1051, montre dame Beaume et Mercier.
(Je propose qu'on se tutoie.)





(A noter la courbure du ressort de tirette qui n'est pas d'origine ;) )

Pour l'instant, mon record est de 3,34 mm pour une Moeris 10,5c

Ça va être chaud pour pivoter Bon courage !

Merci, c'est justement ce qui est amusant

(Voici un détail de son ressort de tirette courbe)

en pendulerie je ne dois pas faire des pièces aussi petites alors chapeau pour ce travail

salut

merci pour toute ses info
je ne sais plus la cote de ma pièce et je ne la retrouve plus
en fin c'est pas graves

en premier il me faudra acheté un tour soit un lorch soit un boley
je crois que les deux se valent en qualité
le plus complet possible en tout cas

apprendre a tailler les burin etc...

ce poste risque d’être fort intéressent en tout cas

a+

As-tu de la documentation ?
Le bouquin de Jendritzki est selon moi incontournable pour utiliser un tour : l'horloger et son tour.
Il répondra à pas mal de tes questions.
Cherche surtout un tour assez complet. Car on manque toujours d'accessoires.

j'ai déjà entendu parlé de ce livre je vais me le prendre c'est sur
ton tour est vraiment superbe c'est le genre que je cherche

on en vois vraiment a tout les prix les plus complet sont vraiment cher

merci pour les info en tout cas

a+

De rien, plus on est nombreux, plus on peut progresser
Voici la suite de l'outillage du tour.

Bonjour,

quand on parle de tourner un axe, je me réveille...

Permettez-moi de vous contredire en partie : pour le tournage d'un axe, pas besoin de beaucoup d'accessoires au tour. Il faut juste un tour et quelques burins qui COUPENT.
Et, il est vrai, ça va mieux avec quelques instruments de mesure particuliers. L'autre accessoire utile me paraît un bon binoculaire.

Pour un calibre AS1051 tourner un axe me paraît superflux : l'axe Ronda no 115 est encore généralement disponible à un coût modeste.

Pour le plaisir de pouvoir lire vos reportages, j'offre d'ailleur à Bruno un axe Ronda 115. Bruno, envoie-moi un MP avec ton adresse et je t'enverrai l'axe.

salutations,

Jef.

Merci Jef, c'est très aimable de ta part ! Et avant tout compatriote, bien le bonjour de Liège ;)
Je me permets toutefois de refuser car mon but n'est pas de remplacer l'axe, mais de faire un axe qui soit fonctionnel et surtout de voir quelle sera la limite de petitesse que je pourrai atteindre.
Je te rejoins sur le fait que l'outillage requis pour tourner un axe est assez réduit; mais tant qu'à acheter un tour, je pense vraiment qu'il vaut mieux privilégier celui qui est fourni avec des accessoires, car tenter de se les procurer après semble une vraie galère. Il suffit de voir sur la baie les pinces vendues à l'unité, les accessoires disparates et les prix prohibitifs... Et acheter un tour rien que pour des axes, ce serait dommage.
Le binoculaire est sur ma liste de souhait opportun (càd que j'achèterai lors d'une bonne opportunité).
Enfin, pour en revenir aux axes, jusqu'ici j'ai exclusivement travaillé en l'air avec des pinces américaines "classiques".
Je voudrais tester des pinces d'un autre modèle comme celles-ci avant de tenter le tournage entre-pointes, histoire de voir.

Car il y a deux écoles qui s'affrontent dans ce domaine, et je voudrais me faire ma propre opinion.
(Sans encore introduire le chariot croisé.)
BD

salut

de toute façon je regarderais pour en trouver un le plus complet possible
je voulais savoir une chose
on vois des tours 6mm et 8mm quelle est la différence c'est au niveaux des pince ?
c'est mieux de privilégier du 8 ou du 6mm

a+
